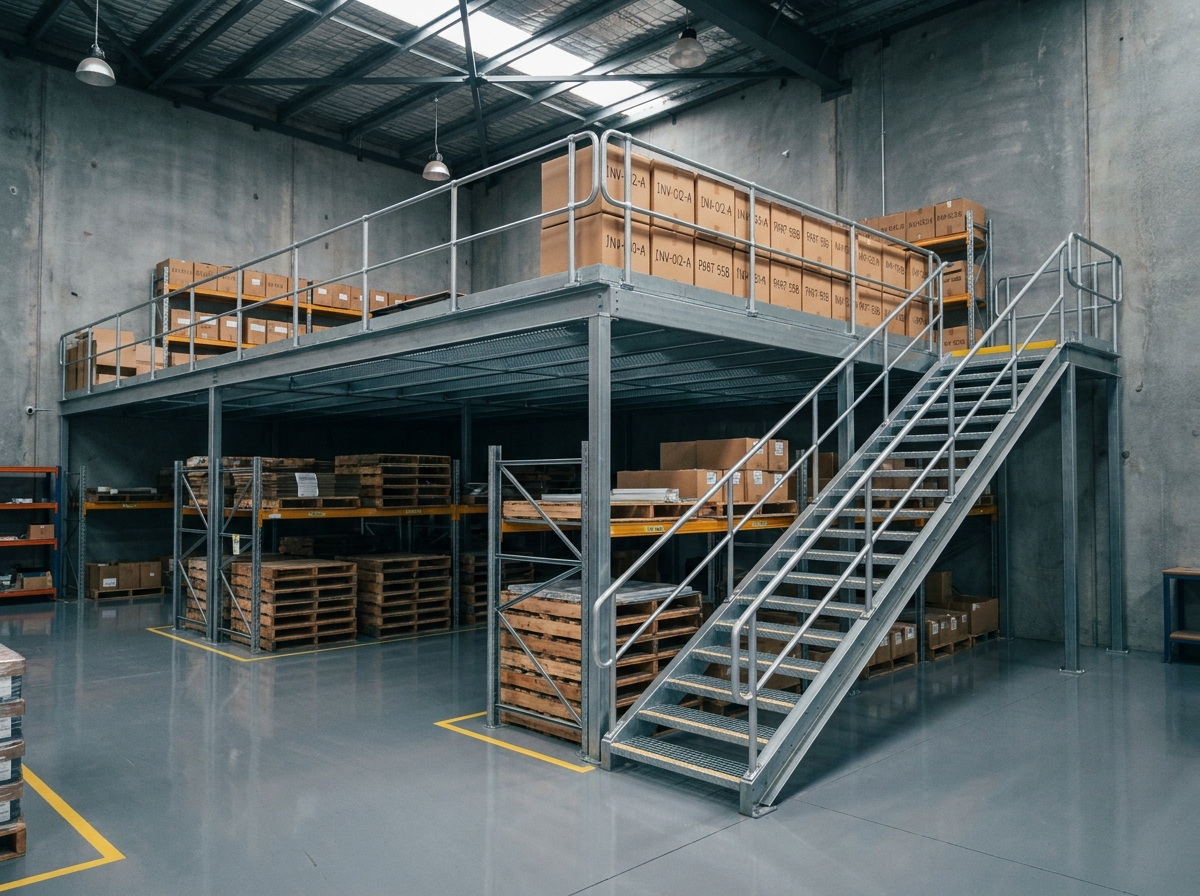

Avant de signer un bail plus grand ou de lancer une extension en dur, une question mérite d’être posée : quel volume d’air reste inexploité au-dessus des zones de stockage actuelles ? Dans la plupart des entrepôts, la hauteur sous plafond dépasse largement ce qu’occupent les racks et les palettes au sol. La mezzanine industrielle transforme ce volume mort en surface opérationnelle, sans modifier l’emprise au sol du bâtiment ni interrompre l’activité pendant des mois de chantier.
Capacité de la dalle et contraintes de charge : le calcul que les catalogues n’affichent pas
La plupart des présentations commerciales détaillent la résistance de la structure métallique elle-même. Le dimensionnement de la mezzanine ne s’arrête pas là : la dalle existante doit pouvoir reprendre les charges transmises par les poteaux.
Chaque appui concentre le poids propre de la plateforme, celui des marchandises stockées et les efforts dynamiques liés à la manutention. Une dalle coulée pour un usage léger (bureaux, atelier d’assemblage) n’encaisse pas les mêmes descentes de charges qu’un radier dimensionné pour du stockage lourd.
En pratique, un bureau d’études doit vérifier la portance de la dalle avant de figer l’implantation des poteaux. Si la capacité est insuffisante, des renforts localisés (semelles de répartition, micro-pieux) peuvent être nécessaires, ce qui modifie le budget et le planning. Intégrer ce diagnostic dès l’étude de faisabilité évite les mauvaises surprises une fois la commande passée.
Les solutions proposées par une mezzanine industrielle Adour Racking intègrent justement cette phase de calcul en amont, en tenant compte du type de sol et des charges prévues.
Comparatif mezzanine industrielle, extension en dur et déménagement
Le tableau ci-dessous met en regard les trois options classiques pour gagner de la surface dans un entrepôt. Les écarts portent sur des critères rarement comparés côte à côte.
| Critère | Mezzanine industrielle | Extension en dur | Déménagement |
|---|---|---|---|
| Permis de construire | Non requis (structure considérée comme un meuble) | Obligatoire | Variable selon le nouveau site |
| Interruption d’activité | Quelques jours à quelques semaines | Plusieurs mois | Plusieurs semaines (transfert complet) |
| Modularité future | Démontable et reconfigurable | Fixe (génie civil) | Sans objet |
| Impact sur la dalle | Vérification de portance nécessaire | Fondations neuves | Dépend du bâtiment cible |
| Contrainte ICPE éventuelle | Surface pouvant être plafonnée (arrêté du 11 avril 2017, rubrique 1510) | Soumise au même régime | Nouveau dossier ICPE à constituer |
Le point saillant de ce comparatif tient à la réglementation incendie. Pour les entrepôts classés ICPE 1510, l’arrêté du 11 avril 2017 peut limiter la surface d’un niveau intermédiaire en fonction du désenfumage et du régime du site. Une mezzanine techniquement réalisable peut donc se voir réduite en superficie par une contrainte réglementaire, alors qu’une extension en dur rencontre la même obligation sous une autre forme.
Sécurité de la manutention en hauteur : barrière écluse et accès mécanisé
Créer un étage supplémentaire ne sert à rien si l’approvisionnement devient un goulot d’étranglement. L’INRS recommande de sécuriser les zones de dépose avec une barrière écluse, un dispositif qui empêche toute ouverture simultanée côté vide et côté plateforme.
- La barrière écluse protège les opérateurs pendant le transfert de palettes par chariot élévateur ou monte-charge, en supprimant le risque de chute depuis le bord libre.
- Un escalier seul convient pour la circulation piétonne, mais il rend l’approvisionnement en charges lourdes pénible et parfois inadapté à l’usage prévu.
- Les aides mécanisées (monte-palettes, convoyeur incliné) réduisent la manutention manuelle et fluidifient le flux entre les deux niveaux.
Le choix du moyen d’accès conditionne directement la productivité du niveau créé. Un escalier hélicoïdal étroit peut transformer une surface de stockage supplémentaire en zone sous-utilisée parce que personne ne veut y monter du matériel.
Mezzanine sur poteaux ou mezzanine sur rayonnage : critères de choix techniques

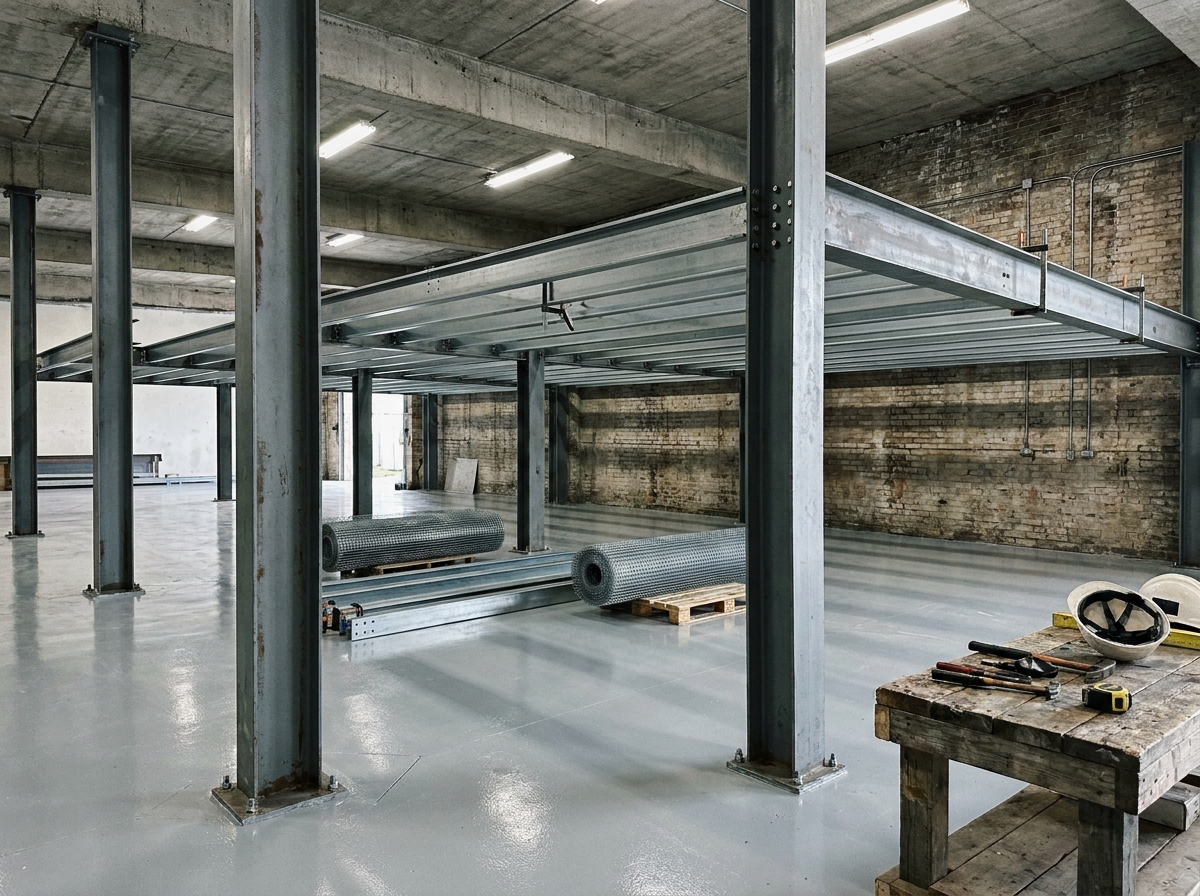

Deux familles de structures coexistent. La mezzanine sur poteaux repose sur des colonnes métalliques indépendantes, fixées au sol. La mezzanine sur rayonnage utilise les montants d’un palettier existant comme structure porteuse.
La mezzanine sur poteaux offre une portée libre plus grande, ce qui facilite la circulation des engins au niveau inférieur. Elle convient aux configurations où le sol doit rester dégagé pour des flux de palettes ou des zones de préparation de commandes.
La mezzanine sur rayonnage combine stockage et surface supplémentaire dans le même encombrement vertical. Elle tire parti d’un palettier déjà en place, ce qui réduit le nombre de points d’appui au sol. En revanche, toute modification du rayonnage impacte la stabilité de la plateforme, ce qui limite la flexibilité future.
Le dimensionnement repose sur les Eurocodes 0, 1 et 3 pour la structure métallique, et sur la norme NF EN ISO 14122 pour les garde-corps et moyens d’accès. Ces références ne sont pas optionnelles : elles encadrent le calcul de stabilité et la conformité de l’installation.
- Eurocodes 0 et 1 : bases de calcul et actions sur les structures (charges permanentes, charges d’exploitation, vent).
- Eurocode 3 : règles spécifiques aux structures en acier.
- NF EN ISO 14122 : hauteur minimale des garde-corps, largeur des escaliers, dispositifs antichute.
Le dernier paramètre à intégrer avant de valider un projet de mezzanine reste le diagnostic de la dalle, évoqué plus haut. Sans cette vérification, aucun calcul de structure métallique ne garantit la tenue de l’ensemble. Un entrepôt dont la dalle a été conçue pour des charges faibles peut accueillir une plateforme légère, mais pas un niveau complet chargé de palettes lourdes. Ce point technique, souvent traité tardivement, devrait figurer en tête de toute étude de faisabilité.
