Toute surface dont la température dépasse le zéro absolu émet un rayonnement électromagnétique dans le spectre infrarouge. Les caméras infrarouges exploitent ce phénomène physique pour produire des images sans dépendre de la lumière visible. Leur fonctionnement repose sur la captation de ce rayonnement thermique, sa conversion en signal électrique, puis sa traduction en image exploitable. Comprendre le fonctionnement des caméras infrarouges suppose de distinguer plusieurs étapes techniques, du capteur jusqu’à l’interprétation visuelle des données thermiques.
Rayonnement thermique et spectre infrarouge : ce que capte réellement le capteur
Une caméra infrarouge ne « voit » pas la lumière réfléchie par les objets. Elle enregistre l’énergie thermique qu’ils émettent naturellement. Chaque corps émet un rayonnement dont l’intensité et la longueur d’onde dépendent de sa température de surface.
Les capteurs utilisés dans ces dispositifs travaillent dans deux fenêtres spectrales principales. La bande dite « ondes moyennes » couvre les longueurs d’onde comprises entre 3 et 5 micromètres. La bande « ondes longues » s’étend de 8 à 14 micromètres. Le choix de la bande spectrale conditionne les performances selon l’environnement : l’atmosphère absorbe différemment le rayonnement infrarouge selon la longueur d’onde, ce qui rend certaines fenêtres plus adaptées à l’extérieur ou à des conditions humides.
Le capteur transforme ensuite les photons infrarouges reçus en un signal électrique proportionnel à l’énergie captée. Deux grandes familles de détecteurs coexistent : les détecteurs refroidis, qui nécessitent un système cryogénique pour abaisser la température du capteur et réduire le bruit thermique, et les détecteurs non refroidis (microbolomètres), plus compacts et moins coûteux. Les microbolomètres dominent le marché des applications courantes, notamment la surveillance et le bâtiment, parce qu’ils ne nécessitent pas de maintenance liée au refroidissement.
Formation de l’image thermique : du signal brut à la fausse couleur
Une fois le rayonnement converti en signal électrique, un processeur embarqué associe à chaque point de mesure (chaque pixel) une valeur de température relative. L’ensemble de ces valeurs constitue une matrice thermique, qui est ensuite traduite en image visible grâce à une palette de couleurs artificielles.
Les palettes les plus répandues utilisent un dégradé allant du bleu (zones froides) au rouge ou blanc (zones chaudes). Ce codage en fausses couleurs n’a rien de naturel : il sert uniquement à rendre lisibles des écarts de température que l’œil humain ne pourrait pas percevoir autrement. L’image thermique ne représente pas la couleur réelle d’un objet, mais sa signature thermique.
La qualité de cette image dépend de la résolution du capteur, exprimée en nombre de pixels. Un capteur avec une matrice plus dense produit une image plus détaillée, ce qui permet de distinguer des écarts de température sur des surfaces réduites. Pour la surveillance périmétrique en extérieur, le choix d’une camera infrarouge exterieur adaptée repose en grande partie sur cette résolution, qui conditionne la fiabilité de l’analyse à distance.
Optique et angle de vision
L’optique placée devant le capteur détermine le champ de vision de la caméra. Une lentille à focale courte offre un angle large, adapté à la surveillance de zones étendues. Une focale longue réduit le champ mais permet d’observer des détails à distance. Le choix de la lentille dépend directement du cas d’usage.
Les matériaux utilisés pour ces lentilles diffèrent de ceux des caméras classiques. Le verre standard bloque le rayonnement infrarouge. Les optiques infrarouges sont fabriquées en germanium ou en séléniure de zinc, des matériaux transparents aux longueurs d’onde concernées. Ce point technique explique en partie le coût plus élevé de ces équipements par rapport à des caméras conventionnelles.

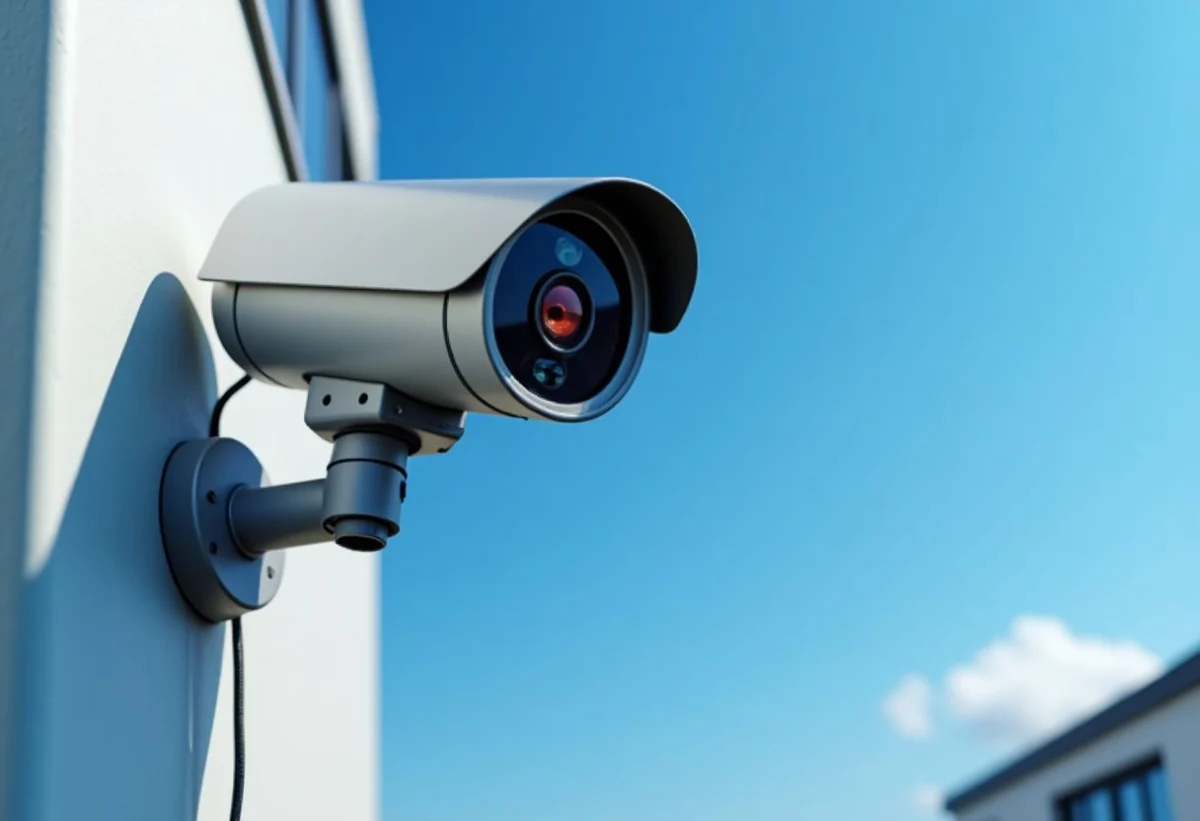

Caméra infrarouge en surveillance et en extérieur : contraintes terrain
En surveillance, la caméra infrarouge fonctionne indépendamment de l’éclairage ambiant. Elle détecte la présence d’un corps chaud (personne, véhicule, animal) même dans l’obscurité complète, le brouillard léger ou la fumée. C’est cette caractéristique qui la distingue des caméras visibles classiques pour les usages nocturnes.
Pour les installations en extérieur, plusieurs paramètres influencent la performance :
- La plage de température ambiante dans laquelle le capteur conserve sa précision, qui varie selon les modèles et les technologies de détecteur employées
- L’indice de protection du boîtier (étanchéité, résistance aux chocs), déterminant pour la durabilité en conditions climatiques difficiles
- La portée de détection effective, qui dépend à la fois de la résolution du capteur et de la focale de l’optique
- La compatibilité avec des systèmes d’enregistrement ou d’alerte existants (protocoles réseau, formats vidéo)
Une caméra infrarouge destinée à la surveillance périmétrique n’a pas les mêmes exigences qu’un modèle portable utilisé pour l’inspection thermique d’un tableau électrique. Le contexte d’installation conditionne le choix du capteur, de l’optique et du boîtier.
Limites techniques de l’imagerie infrarouge
La technologie infrarouge présente des limites que les fiches produit mentionnent rarement. La première concerne l’émissivité des surfaces observées. Chaque matériau émet le rayonnement infrarouge avec une efficacité différente : une surface métallique polie réfléchit davantage qu’elle n’émet, ce qui peut fausser la mesure de température. Sans correction de l’émissivité, la température affichée peut s’écarter sensiblement de la température réelle.
La distance entre la caméra et l’objet observé influe aussi sur la précision. Plus la cible est éloignée, plus le rayonnement traverse d’atmosphère, et plus l’absorption et la diffusion altèrent le signal. Les retours terrain divergent sur ce point selon les environnements : en zone aride, la portée utile est généralement meilleure qu’en zone côtière humide.
La résolution thermique (capacité à distinguer deux températures proches) ne se confond pas avec la résolution spatiale (nombre de pixels). Un capteur peut afficher une image nette tout en étant incapable de détecter un écart de température inférieur à un certain seuil. La sensibilité thermique du capteur, souvent exprimée en millikelvins, reste le critère discriminant pour les applications qui exigent une mesure fine.
Critères de choix d’une caméra infrarouge selon l’usage
Le prix d’une caméra infrarouge varie fortement selon la résolution, le type de détecteur et les fonctionnalités embarquées. Les modèles à microbolomètre non refroidi couvrent la majorité des besoins courants (surveillance, bâtiment, maintenance préventive). Les détecteurs refroidis restent réservés à des applications où la sensibilité et la rapidité de réponse sont prioritaires (défense, recherche scientifique).
Avant tout achat, trois questions méritent d’être posées :
- Quelle est la distance maximale à laquelle la caméra doit détecter une cible de taille donnée ?
- L’environnement impose-t-il des contraintes d’étanchéité, de température de fonctionnement ou de résistance mécanique ?
- La caméra doit-elle fournir une mesure de température absolue, ou simplement une détection de présence thermique ?
La réponse à ces questions oriente le choix entre un modèle d’entrée de gamme et un équipement spécialisé. Un modèle performant mal adapté au terrain d’utilisation donnera des résultats décevants, quel que soit son prix.
Le fonctionnement des caméras infrarouges repose sur des principes physiques stables, mais leur mise en œuvre pratique dépend d’un ensemble de variables techniques, environnementales et économiques qui ne se résument pas à la seule fiche technique du capteur.
