Avant de brancher le moindre appareil sur une installation neuve, une question se pose : le circuit de terre fonctionne-t-il vraiment ? Mesurer sa terre avec un multimètre permet de vérifier rapidement la présence et la continuité du conducteur de protection. Ce geste ne remplace pas la mesure officielle au telluromètre, mais il donne un premier diagnostic fiable sans matériel coûteux.
Ce qu’un multimètre peut (et ne peut pas) vérifier sur une prise de terre
Un multimètre numérique mesure des tensions. Il détecte si un potentiel existe entre la phase, le neutre et la terre de votre prise. Il confirme aussi la continuité du fil vert-jaune entre la prise murale et le bornier de terre du tableau.
En revanche, un multimètre ne mesure pas la résistance de terre en ohms. L’appareil n’injecte pas assez de courant pour calculer la résistance réelle du piquet de terre enfoncé dans le sol. Cette mesure-là nécessite un telluromètre, un appareil spécialisé que les électriciens utilisent lors du contrôle officiel.
Concrètement, votre multimètre répond à deux questions précises : le fil de terre est-il bien raccordé jusqu’à la prise ? Et la tension entre phase et terre est-elle cohérente avec celle entre phase et neutre ? Si les deux réponses sont positives, le circuit de protection existe et conduit le courant. Si l’une des deux cloche, il y a un problème à localiser avant la mise en service.
Réglages du multimètre et mesures de tension sur une installation neuve
Réglez votre multimètre sur la fonction tension alternative (symbole V~). Choisissez un calibre supérieur à 250 V si votre appareil n’est pas à sélection automatique. Utilisez un multimètre certifié catégorie III minimum, adapté aux surtensions du réseau domestique.
Trois mesures à effectuer sur chaque prise
Insérez la pointe rouge dans la borne phase (repérée avec un tournevis testeur) et la pointe noire dans la borne neutre. Notez la valeur affichée. Ensuite, gardez la pointe rouge sur la phase et placez la noire sur la broche de terre. Enfin, mesurez entre neutre et terre.
- Phase – Neutre : vous devez obtenir une tension proche de 230 V. C’est la référence de base qui confirme que la prise est alimentée.
- Phase – Terre : la valeur doit être très proche de celle mesurée entre phase et neutre. Un écart de quelques volts reste normal.
- Neutre – Terre : la tension doit rester très basse, idéalement proche de zéro. Une valeur élevée signale un défaut de raccordement ou une inversion de conducteurs.
Si la mesure phase-terre affiche zéro, le fil de terre n’est pas raccordé. C’est le cas le plus fréquent sur une installation inachevée ou mal câblée. Inutile d’aller plus loin : le conducteur de protection est absent ou coupé quelque part entre la prise et le tableau.
Test de continuité du conducteur de terre au tableau électrique

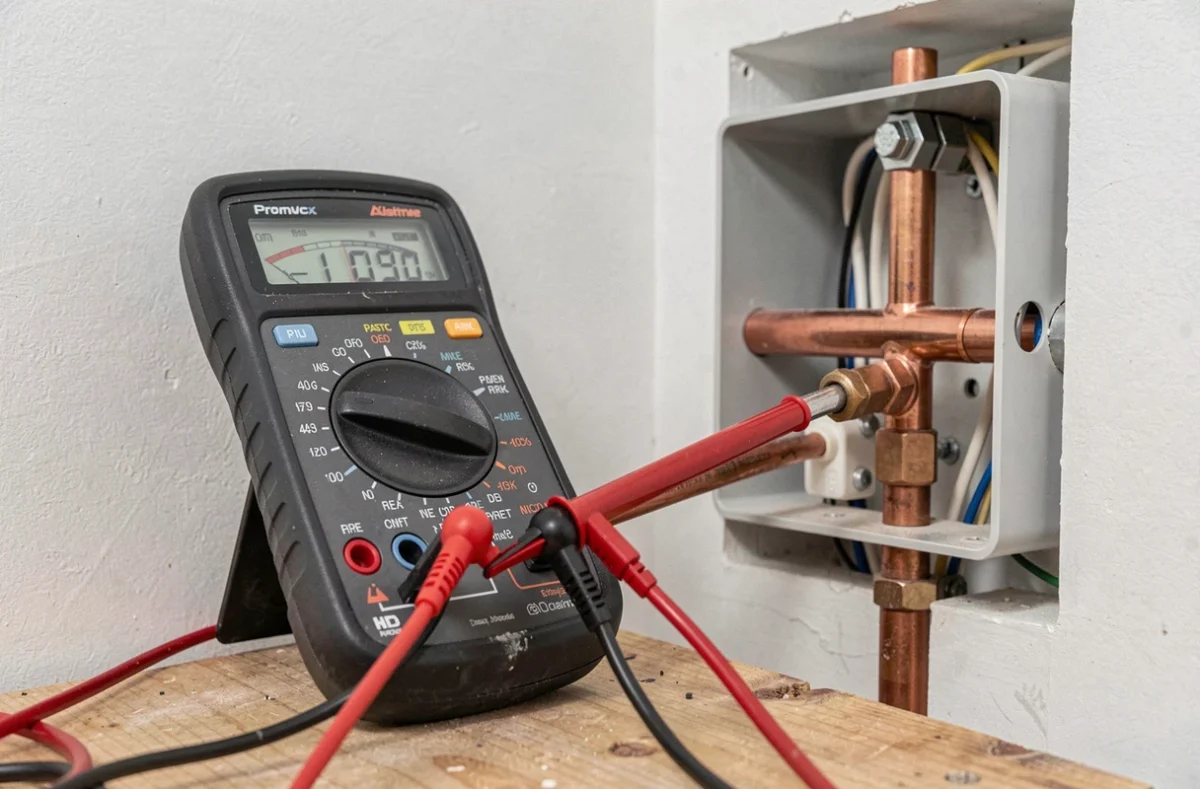

La mesure de tension sur la prise confirme la présence du circuit, mais pas son intégrité sur toute la longueur. Pour aller plus loin, passez votre multimètre en mode continuité (symbole diode ou buzzer) ou en mode ohmmètre.

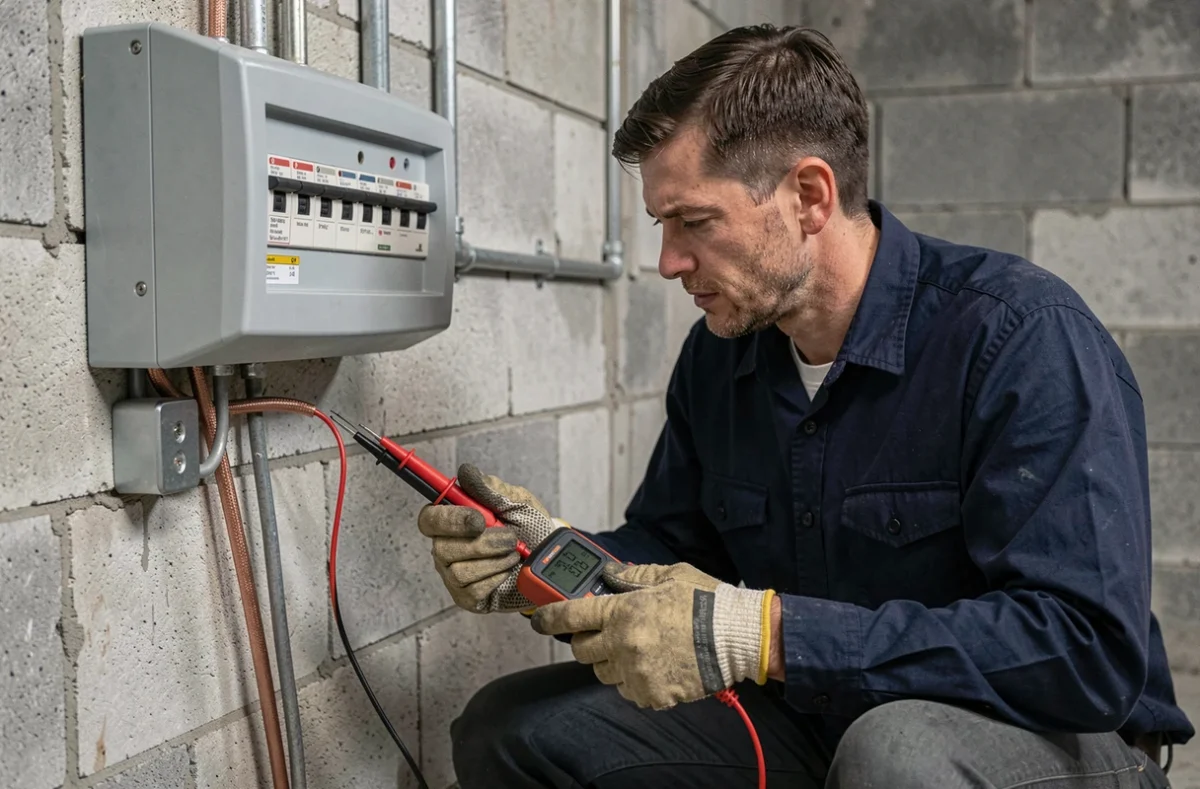

Coupez le disjoncteur général. Cette étape est obligatoire : vous allez manipuler des conducteurs dénudés au tableau. Identifiez le bornier de terre (la barrette où arrivent tous les fils vert-jaune). Placez une pointe de touche sur la broche de terre de la prise testée, et l’autre sur le bornier de terre du tableau.
Un bip continu ou une résistance proche de zéro confirme la continuité du conducteur entre ces deux points. Si le multimètre n’émet aucun son ou affiche « OL » (open line), le fil est coupé, mal serré ou absent. Vérifiez chaque connexion intermédiaire, en particulier les boîtes de dérivation.
Sur une installation neuve, ce test de continuité est à faire prise par prise. Un oubli de raccordement au bornier de terre du tableau est une erreur classique, même chez les professionnels.
Installation neuve : pourquoi le multimètre ne suffit pas pour le CONSUEL
Vous avez mesuré des tensions cohérentes sur toutes vos prises et la continuité du circuit de terre est confirmée. Le multimètre a rempli son rôle de diagnostic de première intention. Mais pour une installation neuve, cette vérification reste insuffisante au regard de la réglementation.

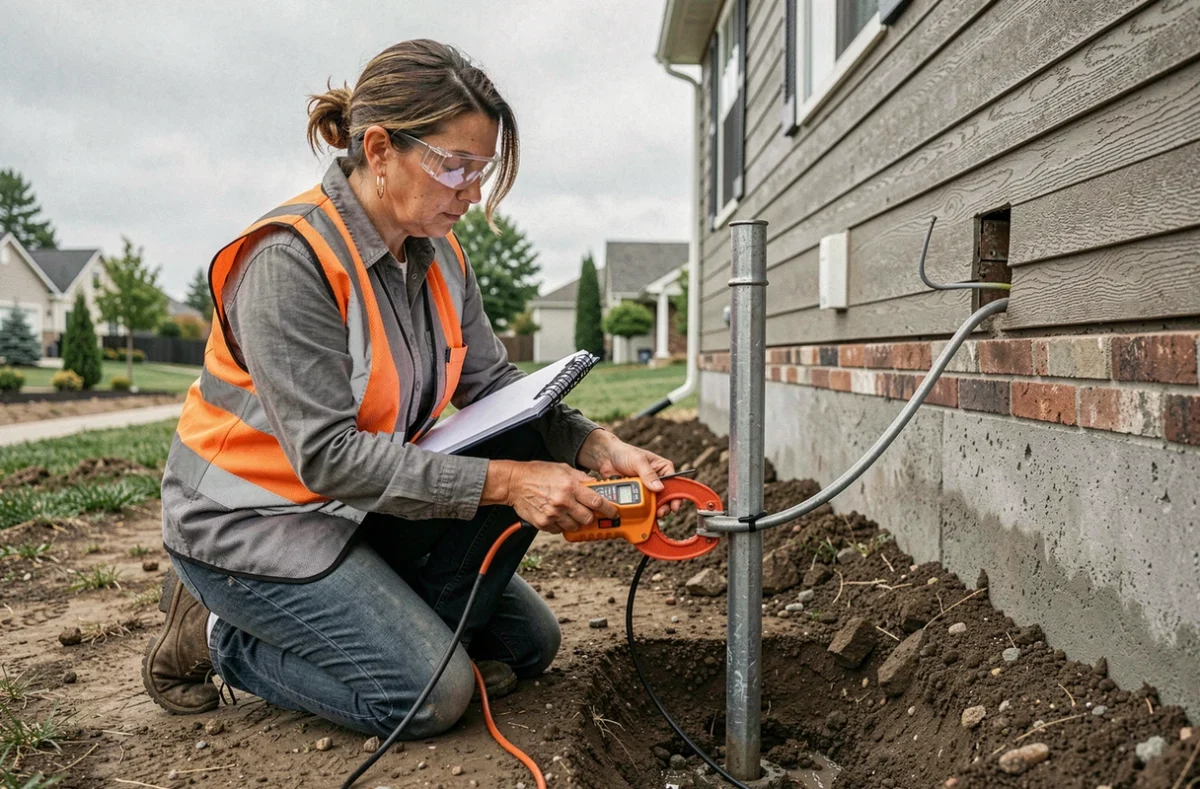

La mise sous tension définitive d’une installation neuve en France passe par une attestation de conformité CONSUEL. Ce contrôle exige une mesure de résistance de terre réalisée au telluromètre, un appareil qui injecte un courant calibré dans le sol via des piquets auxiliaires. Le résultat s’exprime en ohms et doit rester sous un seuil défini par la norme NF C 15-100.
La version 2024 de la NF C 15-100, publiée fin août 2024, est devenue la référence pour le neuf et les rénovations lourdes. Elle devient obligatoire en septembre 2025 pour les installations neuves et les extensions. Sur le terrain, cela signifie que la conformité de la terre est vérifiée avant toute mise sous tension par un organisme agréé, pas avec un multimètre de poche.
Quand faire appel à un électricien pour la mesure de terre
Votre multimètre a détecté un problème (tension nulle entre phase et terre, absence de continuité, tension anormale entre neutre et terre) ? Faites intervenir un électricien équipé d’un telluromètre. Il mesurera la résistance réelle du piquet de terre et identifiera les défauts du circuit.
- Si la résistance de terre est trop élevée, le piquet doit être remplacé, enfoncé plus profondément ou complété par un deuxième piquet.
- Si la continuité est rompue, l’électricien localisera la coupure dans le réseau de conducteurs de protection.
- Si le différentiel ne déclenche pas lors d’un test de fuite, la combinaison terre + protection différentielle est défaillante et l’installation ne sera pas validée par le CONSUEL.
Le multimètre reste un outil précieux pour suivre l’avancement du câblage pendant les travaux. Tester chaque prise au fur et à mesure évite de découvrir un oubli le jour du contrôle. Mieux vaut corriger un défaut de raccordement sur un chantier ouvert que derrière une cloison fermée.
