Le caillebotis désigne une grille métallique formée de barres porteuses croisées avec des entretoises, créant un platelage ajouré capable de supporter des charges lourdes tout en laissant passer l’air, la lumière et les fluides. Dans les environnements industriels où les passerelles et planchers doivent conjuguer tenue mécanique, sécurité des opérateurs et longévité face à la corrosion, la version en acier galvanisé à chaud concentre les spécifications les plus fréquentes des cahiers des charges.
Galvanisation à chaud et tenue en milieu agressif : ce que le procédé change concrètement
La galvanisation à chaud consiste à immerger l’acier dans un bain de zinc en fusion. Le zinc ne forme pas un simple revêtement de surface : il se lie métallurgiquement à l’acier pour créer plusieurs couches d’alliage fer-zinc. Cette liaison explique pourquoi le revêtement résiste aux chocs, aux frottements répétés et aux rayures superficielles bien mieux qu’une peinture ou qu’un traitement électrolytique.
A découvrir également : Bien choisir son matelas : comment s'y prendre ?

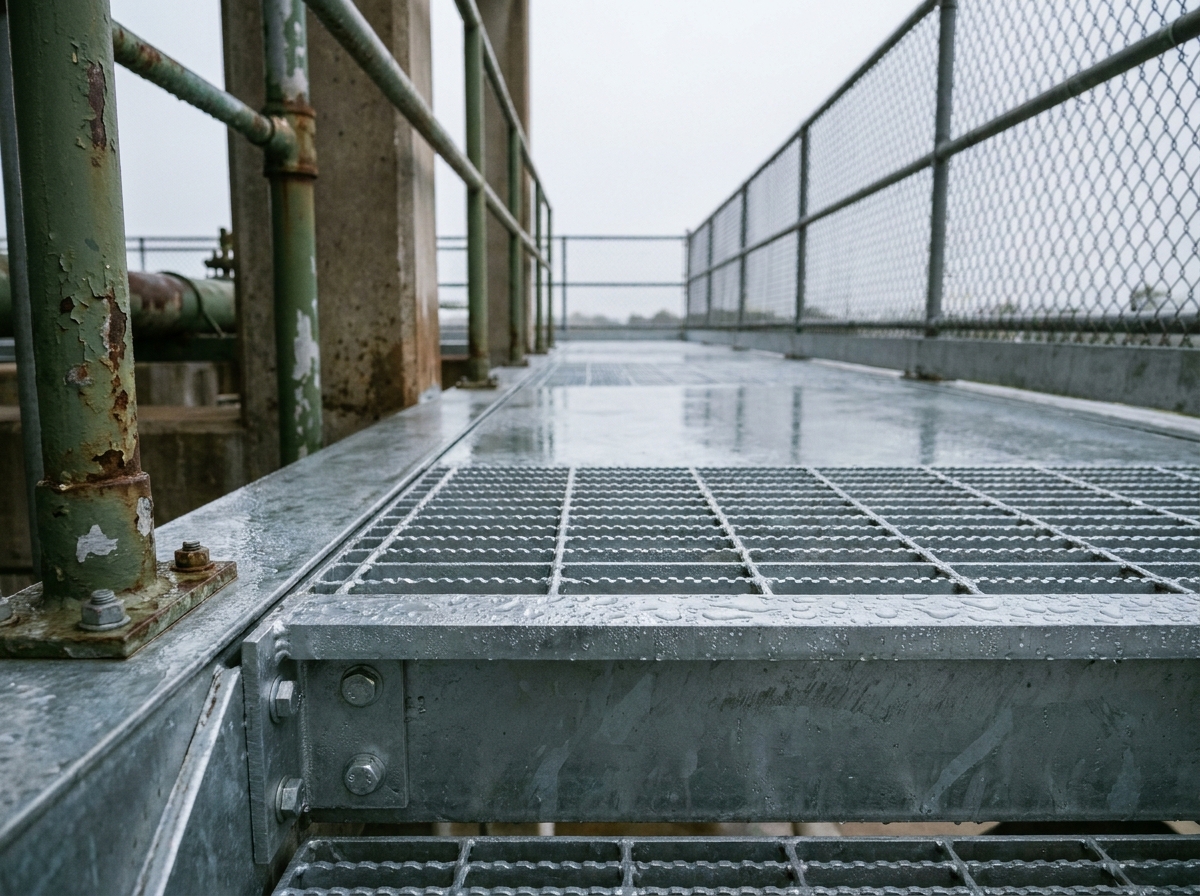

En milieu extérieur ou dans des atmosphères chargées en humidité (stations d’épuration, plateformes portuaires, passerelles de toiture), la galvanisation protège l’acier pendant plusieurs décennies sans entretien. Le zinc joue un rôle de protection cathodique : même lorsqu’une zone est localement endommagée, le zinc environnant se sacrifie pour protéger l’acier sous-jacent.
Ce mécanisme distingue nettement le caillebotis galvanisé des alternatives peintes ou thermolaquées, qui exposent l’acier dès la moindre entaille. Dans les environnements où le remplacement d’un panneau de plancher impose un arrêt de production, cette durabilité pèse directement sur le coût global d’exploitation.
A lire également : Trouver la chaudière à gaz qui s'adapte vraiment à vos besoins
Comportement au feu et continuité de mise à la terre : deux critères normatifs décisifs
Les passerelles et planchers industriels situés en zones à risque d’explosion ou d’incendie sont soumis à des contraintes normatives strictes. Depuis le durcissement des politiques internes HSE dans la chimie et la pétrochimie, les cahiers des charges mentionnent une préférence explicite pour l’acier galvanisé dans les zones où l’électricité statique, le feu et les charges d’impact sont critiques.
Réaction au feu de l’acier galvanisé face au polyester
L’acier galvanisé est incombustible. Il ne produit ni flamme, ni fumée toxique, ni déformation brutale sous l’effet d’un flash thermique. Le caillebotis en polyester (PRV), malgré l’ajout de résines ignifugées, reste un matériau organique dont la réaction au feu limite l’usage dans certaines classifications ATEX.
Sur une passerelle d’évacuation, cette différence n’est pas théorique : elle conditionne l’autorisation d’exploiter délivrée par les organismes de contrôle.
Mise à la terre et dissipation de l’électricité statique
L’acier galvanisé assure une continuité électrique native entre chaque panneau de caillebotis et la structure porteuse. Aucun dispositif complémentaire (câble de pontage, patte conductrice) n’est nécessaire pour garantir l’équipotentialité de l’ensemble.
Le polyester, isolant par nature, exige des modifications spécifiques (ajout de charges conductrices, câblage de pontage entre panneaux) pour satisfaire aux mêmes exigences. En zone ATEX, cette complexité supplémentaire augmente le risque d’erreur lors du montage et de la maintenance.
Antidérapance renforcée sur caillebotis galvanisé : les évolutions récentes
Le reproche historique adressé au caillebotis métallique portait sur la glissance de ses barres lisses en milieu humide ou gras. Les fabricants européens ont répondu à cette limite par plusieurs techniques complémentaires :
- Poinçonnage des barres porteuses, créant des arêtes saillantes qui augmentent le coefficient de friction sous la semelle
- Reliefs emboutis ou crantages sur la face supérieure des barres, compatibles avec les classes d’adhérence R11 et R12 selon la norme DIN 51130
- Dentelure des entretoises sur les modèles électroforgés, qui rigidifie la structure tout en multipliant les points d’accroche
Les nouvelles installations en agroalimentaire et chimie lourde spécifient désormais ces traitements antidérapants plutôt que les barreaudages lisses des générations précédentes. Le caillebotis électroforgé, dont les entretoises sont soudées par résistance électrique, offre une planéité et une rigidité supérieures au pressé, ce qui facilite l’ajout de ces finitions de surface.
Coût de cycle de vie du caillebotis galvanisé face à l’inox et à l’aluminium
Le prix d’achat d’un panneau en acier galvanisé est significativement inférieur à celui d’un panneau équivalent en inox ou en aluminium. Mais la comparaison pertinente porte sur le coût total rapporté à la durée de service.
Trois postes font basculer l’analyse en faveur du galvanisé pour les grandes surfaces de plancher :
- Absence d’entretien de surface : pas de reprise de peinture, pas de passivation périodique comme sur l’inox en atmosphère chlorée
- Remplacement unitaire simple : les panneaux standard sont interchangeables sans usinage sur site, ce qui réduit le temps d’immobilisation
- Recyclabilité totale en fin de vie : l’acier galvanisé se recycle sans séparation préalable du zinc, contrairement aux composites polyester qui posent un problème de traitement en fin de cycle
Le coût de cycle de vie avantage nettement le galvanisé dès que la surface dépasse quelques dizaines de mètres carrés, ce qui correspond à la majorité des projets de passerelles et planchers industriels.
Norme NF EN ISO 14122-2 : contraintes de maille pour les passerelles
La norme NF EN ISO 14122-2, relative aux moyens d’accès permanents aux machines, impose que les platelages de passerelles empêchent le passage d’une sphère de 35 mm de diamètre. Lorsque le plancher surplombe un poste de travail occupé en permanence, cette limite descend à 20 mm.
Ces exigences conditionnent directement le choix de la maille du caillebotis. Un caillebotis électroforgé à maille serrée satisfait les deux seuils sans ajout de tôle pleine complémentaire, ce qui préserve la ventilation et l’évacuation des fluides, deux fonctions recherchées sur les plateformes techniques.
Le non-respect de ces dimensions de maille expose l’exploitant à un refus de conformité lors des contrôles réglementaires. Vérifier la compatibilité entre la maille choisie et l’usage prévu reste une étape de spécification à ne pas négliger avant toute commande.
